Descripción

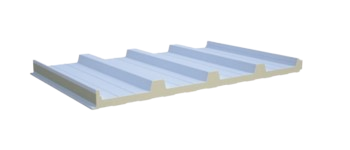

Panel Aislante para revestimiento de cubiertas de 3 ondas y con tapajuntas. (fijación oculta).

Se compone de dos chapas de acero perfilado interconectadas por aislamiento de espuma
rígida de Poliuretano (PUR B3, PUR B2) o Poliisocianurato (PIR), para formar un panel de
1000 mm de ancho útil.

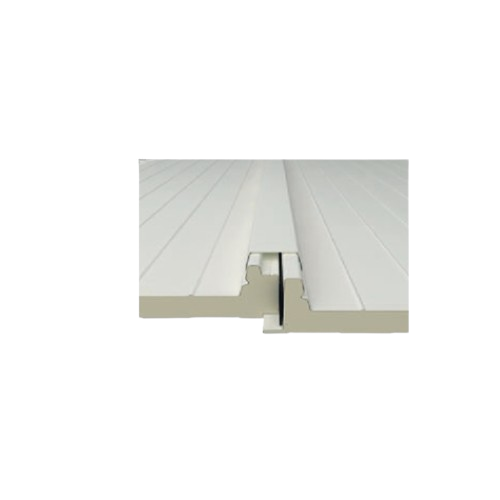

Se ajusta lateralmente con otros paneles para cubrir una superficie.

Dimensiones:

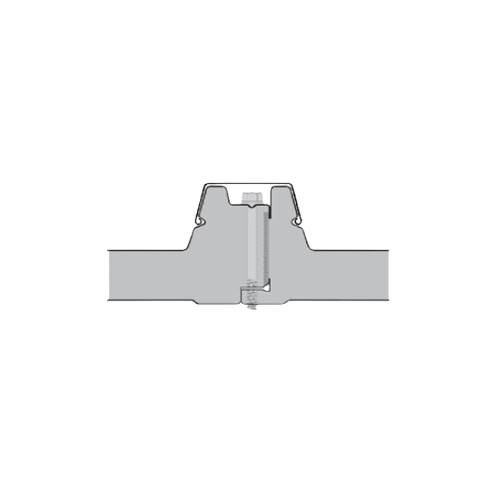

La fijación se realiza con un tornillo autotaladrante en la zona del encaje. (fijación oculta).

Espesores: – 30, 40, 50, 60, 80 y 100 mm
Medidas según la referencia. Tolerancia de ± 2 mm
Ancho útil: – 1000 mm
Tolerancia de ± 2 mm
Longitud: De acuerdo a la solicitud del cliente y sujeto a los siguientes límites:
– Mínimo: 4.000 mm*
– Máximo: hasta 25.000 mm* (Execepto en paneles con espumas PIR)**
(bajo consulta a partir de 10.000 mm)**
Tolerancia de ± 10 mm
** Paneles PIR
Espesor (mm) 30, 40, 50, 60 a 100
Longitud máxima (mm) 9.000, 10.000, 11.000, 12.000

Materiales base:

SOPORTE METÁLICO
– Acero laminado (EN 508; EN 10143), galvanizado (EN 10346) y prepintado (EN 10169)
Nota: espesor del acero sujeto a consulta.
REVESTIMIENTO
– Estándar: imprimación de 5 µm + pintura poliéster de 20 µm
– Para aplicaciones especiales (1)
: PVDF, HDX
(1) Bajo pedido
NÚCLEO AISLANTE
– Espuma rígida de poliuretano – PUR B3, sin reacción al fuego clase PND*
– Espuma rígida de poliuretano – PUR B2, con clase de reacción al fuego B s2 d0
– Espuma rígida de poliisocianurato – PIR, con clase de reacción al fuego B s1 d0
• Densidad media: 40 kg/m3 ± 10%
• Conductividad térmica λ= 0,025 W/m x K
• Espuma sin CFC’s
Características mecánicas:
Adhesión (resistencia a la tracción sobre el soporte) > 0,018 Mpa
Resistencia a la compresión para 10% de deformación > 0.100 Mpa
*PND – Parámetro no determinado
