Descripció

PFA 1000. Panell Aïllant per a revestiment de façana, amb fixació oculta.

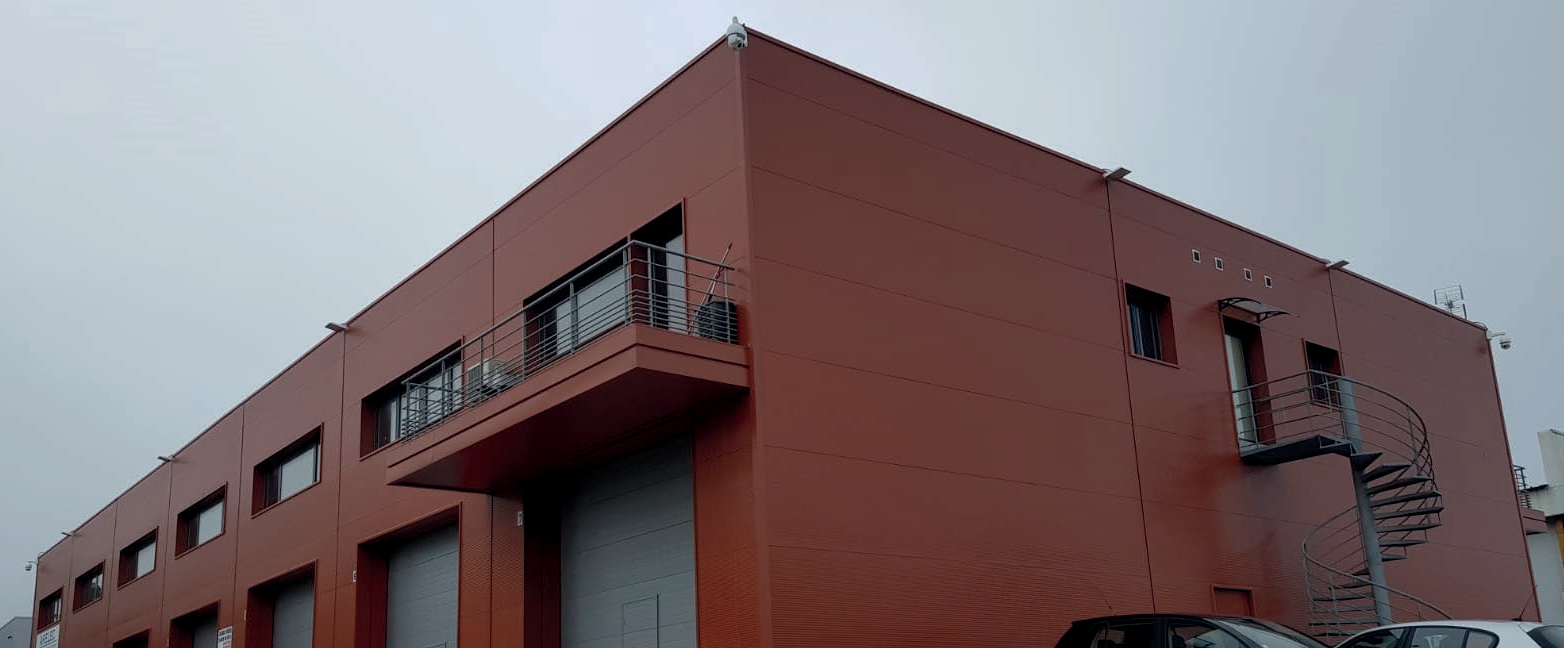

Panell dissenyat per al revestiment de façanes exteriors. Es pot aplicar en posició vertical o horitzontal.
El sistema de fixació ocult protegeix els elements de fixació i li confereix un aspecte estètic agradable.

Descripció

Es compon de dues làmines d'acer perfilat interconnectades per aïllament d'escuma rígida de Poliuretà (PUR B3, PUR B2) o Poliisocianurat (PIR), proporcionant un excel·lent comportament mecànic i el més alt aïllament tèrmic.
Es fabrica amb l'amplada útil de 1100 mm o 1000 mm només per al panell amb cara exterior.
Microperfilat. La resta de perfils es fabriquen amb una amplada útil de 1000 mm.
Encaixa lateralment amb altres panells per cobrir una superfície.
La fixació es realitza amb un cargol autotrepant a la zona de l'encaix.

Dimensions:

Gruixos:
– 40, 50, 60, 80 i 100 mm
Tolerància de ± 2 mm
Ample útil:
– 1000 mm
Tolerància de ± 2 mm
Acabat llis (L)
Acabat microperfilat (M)
Panell i Acer Solutions SL – C/ Plàstic, 10 – 19200 Azuqueca de Henares (GU) – Email: general@panelyacero.com Telf: 0034 949260554
Longitud:
D'acord amb la sol·licitud del client i subjecte als següents límits:
– Mínim: 4.000 mm*
– Màxim: 1.500 mm* (excepte en panell amb escuma PIR)**
**Panels en PIR: llarg màxim: Microperfilat 7.000 mm
Tolerància de ± 2 mm
*Sota comanda per a altres mesures

Material base:

SUPORT METÀLIC
– Acer laminat (EN 508; EN 10143), galvanitzat (EN 10346) i prepintat (EN 10169)
Nota: gruix de l'acer subjecte a consulta. Per al panell de revestiment Llis es requereix un gruix mínim de 0,6 mm.
REVESTIMENT
– Estàndard: imprimació de 5 μm + pintura polièster de 20 μm
– Per a aplicacions especials (1): PVDF, HDX
(1)Sota comanda
NUCLI AÏLLANT
– Escuma rígida de poliuretà – PUR B3, sense reacció al foc classe PND*
– Escuma rígida de poliuretà – PUR B2, amb classe de reacció al foc B s2 d0
– Escuma rígida de poliisocianurat – PIR, amb classe de reacció al foc B s1 d0
• Densitat mitjana: 40 kg/m3 ± 10%
• Conductivitat tèrmica λ= 0,025 W/mK
• Escuma sense CFC's
Característiques mecàniques:
Adhesió (resistència a la tracció sobre el suport) > 0,018 Mpa
Resistència a la compressió per a 10% de deformació > 0.100 Mpa
