Descripció

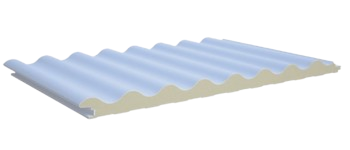

Es compon de dues xapes d'acer perfilat interconnectades per aïllament d'escuma rígida de Poliuretà (PUR B3, PUR B2) o Poliisocianurat (PIR), formant un panell de 1.000 mm d'amplada útil.

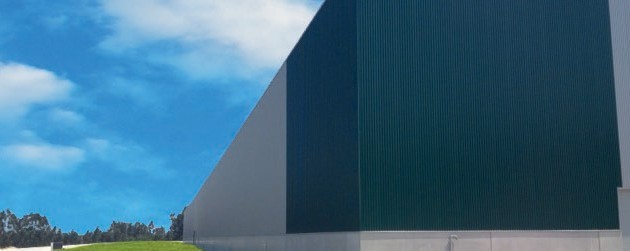

El seu disseny ondat proporciona una estètica distintiva i moderna, adaptant-se a diverses aplicacions arquitectòniques.

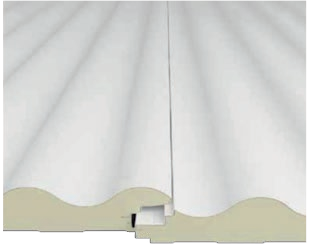

La fixació es realitza mitjançant cargols ocults a la zona de l'encaix, garantint una superfície exterior contínua i sense interrupcions visuals.

Dimensions:

Gruixos:

– Miniona: 40 mm

– Gran ona: 60 i 100 mm
Mesures segons la referència. Tolerància de ± 2 mm

Ample útil:

– 1.000 mm
Tolerància de ± 2 mm

Longitud:
D'acord amb la sol·licitud del client i subjecte als següents límits:

– Mínim: 4.000 mm*

– Màxim: fins a 13.500 mm* (excepte en panells amb escumes PIR, màxim 7.000 mm)**
Tolerància de ± 10 mm
**Longituds especials requereixen validació prèvia.

Material Base:

SUPORT METÀLIC

– Acer laminat (EN 508; EN 10143), galvanitzat (EN 10346) i prepintat (EN 10169)
Nota: gruix de l'acer subjecte a consulta.

REVESTIMENT

– Estàndard: imprimació de 5 μm + pintura polièster de 20 μm

– Per a aplicacions especials (1): PVDF, HDX
(1) Sota comanda

NUCLI AÏLLANT

– Escuma rígida de poliuretà – PUR B3, sense reacció al foc classe PND*

– Escuma rígida de poliuretà – PUR B2, amb classe de reacció al foc B s2 d0

– Escuma rígida de poliisocianurat – PIR, amb classe de reacció al foc B s1 d0
• Densitat mitjana: 40 kg/m³ ± 10%
• Conductivitat tèrmica λ= 0,025 W/m·K
• Escuma sense CFC's

Característiques Mecàniques:

– Adhesió (resistència a la tracció sobre el suport): > 0,018 MPa

– Resistència a la compressió per a 10% de deformació: > 0,100 MPa
