Description

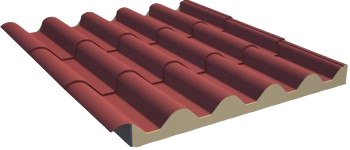

Panneau isolant pour le revêtement de toiture avec une face extérieure imitant les tuiles traditionnelles.
Il se compose d'un ensemble de deux plaques d'acier profilées reliées entre elles par des
Isolation en mousse rigide de polyuréthane (PUR B3, PUR B2) ou en polyisocyanurate (PIR), pour les applications suivantes
pour former un panneau d'une largeur utile de 1000 mm. S'emboîte latéralement avec d'autres panneaux pour couvrir
une surface.
Sa forme esthétique ressemble à la tuile traditionnelle.
La fixation se fait à l'aide d'une vis autoperceuse dans la zone de la douille (fixation visible).

Dimensions :

Épaisseurs : - 40 mm
Mesures selon la référence. Tolérance ± 2 mm
Largeur utile : - 1000 mm
Tolérance ± 2 mm
Longueur : selon la demande du client et dans les limites suivantes :
- Minimum : 3 500 mm
- Maximum* : 12 600 mm
(autres mesures soumises à consultation)
Tolérance ± 10 mm

Matériaux de base :

SUPPORT MÉTAL
- Acier laminé (minimum S220GD ; EN 508), galvanisé (EN 10346) et prélaqué (EN 10169)
Note : épaisseur de l'acier sur demande
REVÊTEMENT(1)
- Standard : 5 µm d'apprêt + 20 µm de peinture polyester
(1) Sur demande
NOYAU D'ISOLATION
- Mousse rigide de polyuréthane - PUR B3, classe ininflammable PND*.
- Mousse rigide de polyuréthane - PUR B2, classe de réaction au feu B s2 d0
- Mousse rigide de polyisocyanurate - PIR, avec réaction au feu de classe B s1 d0
- Densité moyenne : 40 kg/m3 ± 10%
- Conductivité thermique λ= 0,025 W/m.K
- Mousse sans CFC
Caractéristiques mécaniques :
Adhésion (résistance à la traction sur le substrat) > 0,018 Mpa
Résistance à la compression pour une déformation de 10% > 0,100 Mpa
*PND - Paramètre non déterminé
