Description

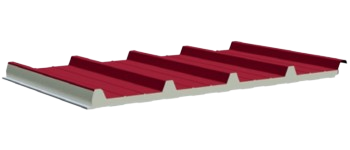

Panneau isolant pour bardage de toiture 3 ondes et avec solin (fixation invisible).

Il se compose de deux tôles d'acier profilées reliées entre elles par une isolation en mousse rigide de polyuréthane (PUR B3, PUR B2) ou de polyisocyanurate (PIR), pour former un panneau d'une largeur utile de 1000 mm.

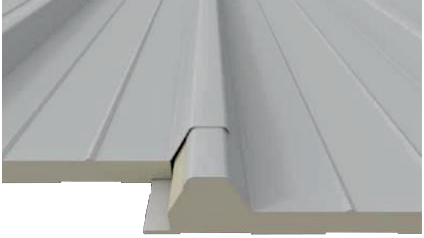

S'emboîte latéralement avec d'autres panneaux pour couvrir une surface.
Dimensions :

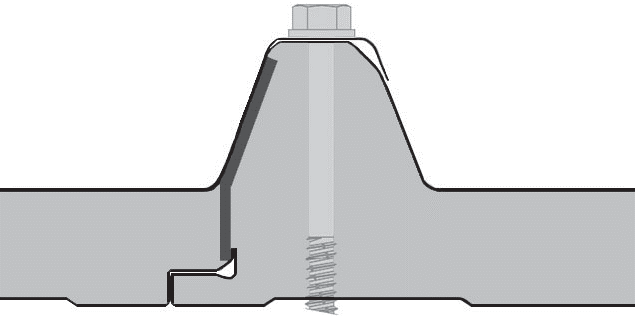

La fixation se fait à l'aide d'une vis autoperceuse dans la zone de l'emboîture (fixation invisible).

Dimensions :

Épaisseurs :
- 30, 40, 50, 60, 60, 80 et 100 mm
Mesures selon la référence. Tolérance ± 2 mm
Largeur utile :
- 1000 mm
Tolérance ± 2 mm
Longueur :
Selon la demande du client et dans les limites suivantes :
- Minimum : 4 000 mm* Minimum : 4 000 mm* Minimum : 4 000 mm* Minimum : 4 000 mm* Minimum : 4 000 mm* Minimum : 4 000 mm
- Maximum : jusqu'à 25 000 mm* (sauf pour les panneaux avec des mousses PIR)** (sauf pour les panneaux avec des mousses PIR)** (sauf pour les panneaux avec des mousses PIR)**).
(sur demande à partir de 10 000 mm)** (sur demande à partir de 10 000 mm)**.
Tolérance ± 10 mm
** Panneaux PIR

Matériau de la base :

SUPPORT MÉTAL
- Acier laminé (EN 508 ; EN 10143), galvanisé (EN 10346) et prélaqué (EN 10169)
Note : épaisseur de l'acier sur demande.
REVÊTEMENT
- Standard : apprêt de 5 μm + peinture polyester de 20 μm.
- Pour applications spéciales (1) : PVDF, HDX
(1) Sur demande
NOYAU D'ISOLATION
- Mousse rigide de polyuréthane - PUR B3, classe ininflammable PND*.
- Mousse rigide de polyuréthane - PUR B2, classe de réaction au feu B s2 d0
- Mousse rigide de polyisocyanurate - PIR, avec réaction au feu de classe B s1 d0
- Densité moyenne : 40 kg/m3 ± 10%
- Conductivité thermique λ= 0,025 W/m x K
- Mousse sans CFC
Caractéristiques mécaniques :
Adhésion (résistance à la traction sur le substrat) > 0,018 Mpa
Résistance à la compression pour une déformation de 10% > 0,100 Mpa
