Description

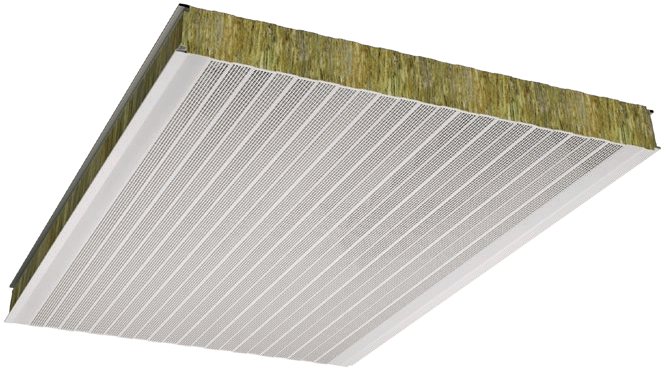

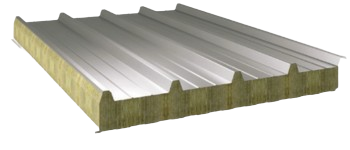

Il se compose de deux tôles d'acier profilées reliées entre elles par un isolant en laine de roche de haute densité, formant un panneau d'une largeur utile de 1 000 mm.

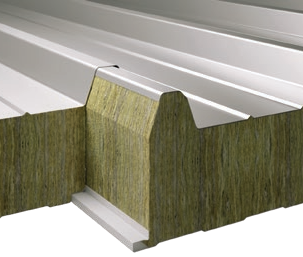

Il s'emboîte latéralement avec d'autres panneaux grâce à un système de chevauchement, garantissant un joint étanche à l'air.

La fixation se fait au moyen de vis apparentes, placées dans la partie supérieure de la nervure pour assurer une fixation optimale.

Dimensions :

Épaisseurs :

- 40, 50, 60,75, 80, 100, 120 y 150
Mesures selon la référence. Tolérance ± 2 mm

Largeur utile :

- 1 000 mm
Tolérance ± 2 mm

Longueur :
Selon la demande du client et dans les limites suivantes :

- Minimum : 2 400 mm* Minimum : 2 400 mm* Minimum : 2 400 mm* Minimum : 2 400 mm* Minimum : 2 400 mm* Minimum : 2 400 mm

- Maximum : jusqu'à 13 500 mm*.
(sur demande à partir de 6 000 mm)** (sur demande à partir de 6 000 mm)** (sur demande à partir de 6 000 mm)**.
Tolérance ± 10 mm
**Les longueurs spéciales nécessitent une validation préalable.

Matériau de la base :

SUPPORT MÉTAL

- Acier laminé (EN 508 ; EN 10143), galvanisé (EN 10346) et prélaqué (EN 10169)
Note : épaisseur de l'acier sur demande.

REVÊTEMENT

- Standard : apprêt de 5 μm + peinture polyester de 20 μm.

- Pour applications spéciales (1) : PVDF, HDX, FoodSafe (intérieur)
(1) Sur demande

NOYAU D'ISOLATION

- Laine de roche haute densité, classe de réaction au feu A2-s1,d0

- Densité moyenne : 100-150 kg/m³ ± 10%

- Conductivité thermique λ = 0,038 W/m-K

- Matériau non hydrophile et sans CFC

Caractéristiques métalliques :

- Adhésion (résistance à la traction sur le substrat) : > 0,018 MPa

- Résistance à la compression pour la déformation 10% : > 0,100 MPa
