Description

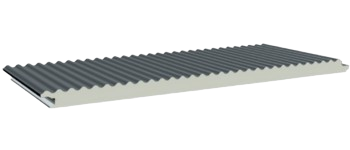

Il se compose de deux tôles d'acier profilées reliées entre elles par une isolation rigide en mousse de polyuréthane (PUR B3, PUR B2) ou de polyisocyanurate (PIR), formant un panneau de 600 mm de large.
Il s'adapte latéralement aux autres panneaux grâce à un système de rainure et de languette, garantissant un joint étanche à l'air et une esthétique uniforme.

La fixation s'effectue au moyen de vis dissimulées dans la zone de l'emboîture, ce qui permet d'obtenir une surface extérieure propre et continue.

Dimensions :

Épaisseurs :

- 40 mm
Mesures selon la référence. Tolérance ± 2 mm

Largeur utile :

- 600 mm
Tolérance ± 2 mm

Longueur :
Selon la demande du client et dans les limites suivantes :

- Minimum : 2 500 mm* Minimum : 2 500 mm* Minimum : 2 500 mm* Minimum : 2 500 mm* Minimum : 2 500 mm* Minimum : 2 500 mm

- Maximum : 13 500 mm* (recommandé jusqu'à 6 000 mm pour une finition lisse)
Tolérance ± 10 mm
**Les longueurs spéciales nécessitent une validation préalable.

Matériau de la base :

SUPPORT MÉTAL

- Acier laminé (EN 508 ; EN 10143), galvanisé (EN 10346) et prélaqué (EN 10169)
Note : épaisseur de l'acier sur demande.

REVÊTEMENT

- Standard : apprêt de 5 μm + peinture polyester de 20 μm.

- Pour applications spéciales (1) : PVDF, HDX
(1) Sur demande

NOYAU D'ISOLATION

- Mousse rigide de polyuréthane - PUR B3, classe ininflammable PND*.

- Mousse rigide de polyuréthane - PUR B2, classe de réaction au feu B s2 d0

- Mousse rigide de polyisocyanurate - PIR, avec réaction au feu de classe B s1 d0
- Densité moyenne : 40 kg/m³ ± 10%
- Conductivité thermique λ= 0,025 W/m-K
- Mousse sans CFC

Caractéristiques mécaniques :

- Adhésion (résistance à la traction sur le substrat) : > 0,018 MPa

- Résistance à la compression pour la déformation 10% : > 0,100 MPa
